การวัดแรงเอาท์พุตของกระบอกลมขนาดเล็กอย่างแม่นยำเป็นสิ่งสำคัญสำหรับการใช้งานที่หลากหลาย ตั้งแต่การผลิตที่แม่นยำไปจนถึงระบบอัตโนมัติ เป็นผู้จำหน่ายกระบอกลมขนาดเล็กคุณภาพสูงรวมถึงผลิตภัณฑ์เช่นกระบอกสูบ ISA กระบอกสูบแบบกลม-MA สแตนเลส กระบอกเล็ก, และกระบอกลมสแตนเลสขนาดเล็กแบบนิวแมติกเราเข้าใจถึงความสำคัญของการวัดนี้ ในบล็อกนี้ เราจะสำรวจวิธีการและปัจจัยที่เกี่ยวข้องกับการวัดแรงเอาท์พุตของกระบอกลมขนาดเล็กอย่างแม่นยำ
ทำความเข้าใจพื้นฐานของแรงส่งออกของกระบอกลมขนาดเล็ก
แรงส่งออกของกระบอกลมขนาดเล็กถูกกำหนดโดยปัจจัยสองประการเป็นหลัก ได้แก่ แรงดันอากาศที่จ่ายให้กับกระบอกสูบและพื้นที่ลูกสูบที่มีประสิทธิภาพ สูตรพื้นฐานสำหรับการคำนวณแรงเอาท์พุตตามทฤษฎี (F) ของกระบอกสูบคือ F = P × A โดยที่ P คือความดันอากาศในหน่วยปาสคาล (Pa) และ A คือพื้นที่ลูกสูบที่มีประสิทธิภาพในหน่วยตารางเมตร (ตร.ม.)
สำหรับกระบอกลมขนาดเล็กแบบออกฤทธิ์เดี่ยว แรงเอาท์พุตจะถูกสร้างขึ้นในทิศทางเดียว โดยปกติแล้วเมื่อมีการใช้แรงดันอากาศเพื่อยืดก้านลูกสูบ ในกระบอกลมขนาดเล็กแบบสองทาง แรงเอาท์พุตสามารถสร้างได้ทั้งในทิศทางการยืดและการถอยกลับ อย่างไรก็ตาม เนื่องจากการมีอยู่ของก้านลูกสูบ พื้นที่ลูกสูบที่มีประสิทธิภาพสำหรับจังหวะการดึงกลับจึงน้อยกว่าพื้นที่สำหรับจังหวะการยืดออก
ปัจจัยที่ส่งผลต่อการวัดแรงเอาท์พุต
ปัจจัยหลายประการอาจส่งผลต่อความแม่นยำในการวัดแรงเอาท์พุตของกระบอกลมขนาดเล็ก
- การเปลี่ยนแปลงความดันอากาศ: ความผันผวนของแรงดันอากาศอาจส่งผลให้แรงเอาท์พุตไม่สอดคล้องกัน จำเป็นอย่างยิ่งที่จะต้องใช้เครื่องปรับแรงดันเพื่อรักษาแรงดันอากาศให้คงที่ ความแปรผันของความดันเพียงเล็กน้อยก็อาจทำให้เกิดการเปลี่ยนแปลงที่สำคัญในแรงเอาท์พุตได้ โดยเฉพาะในกระบอกลมขนาดเล็กซึ่งมีแรงค่อนข้างน้อย
- แรงเสียดทาน: แรงเสียดทานภายในกระบอกสูบ รวมถึงแรงเสียดทานระหว่างลูกสูบกับผนังกระบอกสูบ และความเสียดทานในซีล สามารถลดแรงเอาท์พุตจริงเมื่อเทียบกับค่าทางทฤษฎี ประเภทของวัสดุซีล ผิวสำเร็จของกระบอกสูบ และสภาพการหล่อลื่น ล้วนมีบทบาทในการกำหนดระดับแรงเสียดทาน
- การดัดก้านลูกสูบ: หากก้านลูกสูบงอหรือวางไม่ตรงอาจทำให้เกิดการสัมผัสกันระหว่างลูกสูบกับผนังกระบอกสูบไม่เท่ากัน ส่งผลให้แรงเสียดทานเพิ่มขึ้นและการวัดแรงที่ไม่ถูกต้อง การติดตั้งและการจัดตำแหน่งกระบอกลมขนาดเล็กอย่างเหมาะสมมีความสำคัญอย่างยิ่งในการลดผลกระทบนี้
- อุณหภูมิ: การเปลี่ยนแปลงของอุณหภูมิอาจส่งผลต่อคุณสมบัติของอากาศและวัสดุในกระบอกสูบ ตัวอย่างเช่น อุณหภูมิที่เพิ่มขึ้นอาจทำให้อากาศขยายตัว ซึ่งอาจส่งผลต่อความกดอากาศ นอกจากนี้ การเปลี่ยนแปลงของอุณหภูมิอาจส่งผลต่อคุณสมบัติการหล่อลื่นและขนาดของส่วนประกอบกระบอกสูบ ซึ่งส่งผลต่อแรงเสียดทานและแรงเอาท์พุต
วิธีการวัดแรงเอาท์พุต
1. การใช้เกจวัดแรง
หนึ่งในวิธีที่ตรงไปตรงมาที่สุดในการวัดแรงเอาท์พุตของกระบอกลมขนาดเล็กคือการใช้เกจวัดแรง
- ตั้งค่า: ติดตั้งกระบอกลมขนาดเล็กบนม้านั่งทดสอบอย่างแน่นหนา เชื่อมต่อเกจวัดแรงกับก้านลูกสูบของกระบอกสูบ ตรวจสอบให้แน่ใจว่าเกจวัดแรงอยู่ในแนวเดียวกับทิศทางการเคลื่อนที่ของกระบอกสูบเพื่อให้แน่ใจว่าวัดแรงได้อย่างแม่นยำ
- ขั้นตอน: ใช้แรงดันอากาศคงที่กับกระบอกสูบโดยใช้ตัวควบคุมแรงดัน ขณะที่กระบอกสูบเคลื่อนที่ เกจวัดแรงจะแสดงแรงเอาท์พุตจริง ทำการวัดหลายครั้งที่ความกดอากาศที่แตกต่างกันเพื่อทำความเข้าใจประสิทธิภาพของกระบอกสูบอย่างครอบคลุม
- ข้อดี: เกจวัดแรงนั้นค่อนข้างใช้งานง่ายและสามารถให้การวัดแรงโดยตรงและแบบเรียลไทม์ เหมาะสำหรับกระบอกสูบอากาศขนาดเล็กแบบออกทางเดี่ยวและแบบสองทาง
- ข้อจำกัด: ความแม่นยำของเกจวัดแรงนั้นอาจส่งผลต่อผลการวัดได้ นอกจากนี้ เกจวัดแรงอาจทำให้เกิดแรงเสียดทานหรือความต้านทานเพิ่มเติม ซึ่งอาจส่งผลต่อแรงเอาท์พุตเล็กน้อย
2. การวัดโหลดเซลล์
โหลดเซลล์เป็นอีกเครื่องมือหนึ่งที่ใช้กันทั่วไปในการวัดแรงเอาท์พุตของกระบอกลมขนาดเล็ก
- ตั้งค่า: ติดตั้งโหลดเซลล์ระหว่างกระบอกสูบกับโหลด โหลดเซลล์ควรได้รับการปรับเทียบอย่างเหมาะสมก่อนใช้งาน เชื่อมต่อโหลดเซลล์เข้ากับระบบเก็บข้อมูลเพื่อบันทึกข้อมูลแรง
- ขั้นตอน: เช่นเดียวกับวิธีเกจวัดแรง ใช้แรงดันอากาศที่เสถียรกับกระบอกสูบ และบันทึกข้อมูลแรงจากโหลดเซลล์ ระบบเก็บข้อมูลสามารถให้ข้อมูลโดยละเอียดเกี่ยวกับความสัมพันธ์ของแรง-เวลา ซึ่งมีประโยชน์สำหรับการวิเคราะห์ประสิทธิภาพไดนามิกของกระบอกสูบ
- ข้อดี: โหลดเซลล์มีความแม่นยำสูงและสามารถวัดแรงได้อย่างแม่นยำสูง นอกจากนี้ยังสามารถนำมาใช้ในการตั้งค่าการทดสอบที่ซับซ้อนมากขึ้น เช่น ในระบบการทดสอบอัตโนมัติ
- ข้อจำกัด: โหลดเซลล์โดยทั่วไปมีราคาแพงกว่าเกจวัดแรง การติดตั้งและการสอบเทียบโหลดเซลล์ต้องใช้ความเชี่ยวชาญด้านเทคนิคมากขึ้น
3. การวัดทางอ้อมผ่านการกระจัดและค่าคงที่สปริง
วิธีนี้เกี่ยวข้องกับการวัดการกระจัดของก้านลูกสูบและใช้กฎของฮุค
- ตั้งค่า: ติดสปริงที่มีค่าคงที่สปริงที่ทราบเข้ากับก้านลูกสูบของกระบอกลมขนาดเล็ก ติดตั้งดิสเพลสเมนต์เซนเซอร์เพื่อวัดระยะการเคลื่อนที่ของสปริง
- ขั้นตอน: ใช้แรงดันอากาศที่กระบอกสูบ ขณะที่กระบอกสูบเคลื่อนที่ สปริงจะถูกบีบอัดหรือขยายออก วัดการกระจัดของสปริงโดยใช้ดิสเพลสเมนต์เซนเซอร์ ตามกฎของฮุค (F = k × x โดยที่ k คือค่าคงที่สปริง และ x คือการกระจัด) สามารถคำนวณแรงเอาท์พุตของกระบอกสูบได้
- ข้อดี: วิธีนี้อาจเป็นทางเลือกที่คุ้มค่าสำหรับบางแอปพลิเคชัน นอกจากนี้ยังสามารถให้ข้อมูลเกี่ยวกับการเคลื่อนที่ของกระบอกสูบ ซึ่งเป็นประโยชน์ในการทำความเข้าใจลักษณะการเคลื่อนที่ของกระบอกสูบ
- ข้อจำกัด: ความแม่นยำของวิธีนี้ขึ้นอยู่กับความแม่นยำของค่าคงที่สปริงและการวัดระยะการเคลื่อนที่ นอกจากนี้ สปริงยังอาจเพิ่มความแข็งให้กับระบบ ซึ่งอาจส่งผลต่อประสิทธิภาพของกระบอกสูบ
การสอบเทียบและการตรวจสอบความถูกต้อง
เพื่อให้มั่นใจในความแม่นยำของการวัดแรงเอาท์พุต การสอบเทียบและการตรวจสอบความถูกต้องถือเป็นขั้นตอนสำคัญ
- การสอบเทียบ: ปรับเทียบเครื่องมือวัด เช่น เกจวัดแรงและโหลดเซลล์ เป็นประจำโดยใช้แรงมาตรฐานที่ทราบ ซึ่งจะช่วยแก้ไขข้อผิดพลาดที่เป็นระบบในการวัด
- การตรวจสอบ: เปรียบเทียบแรงเอาท์พุตที่วัดได้กับค่าทางทฤษฎีที่คำนวณโดยใช้สูตร F = P × A หากมีความคลาดเคลื่อนที่มีนัยสำคัญ ให้ตรวจสอบสาเหตุที่เป็นไปได้ เช่น แรงเสียดทานหรือความแปรผันของความดันอากาศ ทำการทดสอบหลายครั้งภายใต้เงื่อนไขที่แตกต่างกันเพื่อตรวจสอบความน่าเชื่อถือของผลการวัด
ความสำคัญของการวัดแรงเอาท์พุตที่แม่นยำ
การวัดแรงเอาท์พุตที่แม่นยำเป็นสิ่งสำคัญด้วยเหตุผลหลายประการ
- การควบคุมคุณภาพ: ในกระบวนการผลิต การวัดแรงที่แม่นยำช่วยให้มั่นใจได้ว่ากระบอกลมขนาดเล็กตรงตามข้อกำหนดด้านประสิทธิภาพที่ระบุ ช่วยให้ผู้ผลิตสามารถระบุและปฏิเสธกระบอกสูบที่มีข้อบกพร่อง เพื่อปรับปรุงคุณภาพโดยรวมของผลิตภัณฑ์
- การออกแบบระบบ: สำหรับวิศวกรที่ออกแบบระบบอัตโนมัติหรือการใช้งานอื่นๆ ที่ใช้กระบอกลมขนาดเล็ก การรู้ว่าแรงเอาท์พุตที่แม่นยำถือเป็นสิ่งสำคัญสำหรับขนาดระบบและการเลือกส่วนประกอบที่เหมาะสม การประมาณแรงที่ไม่ถูกต้องอาจทำให้ระบบล้มเหลวหรือการทำงานไม่มีประสิทธิภาพ
- ความปลอดภัย: ในการใช้งานที่ใช้กระบอกลมขนาดเล็กเพื่อทำงานที่สำคัญ เช่น ในอุปกรณ์ทางการแพทย์หรือระบบการบินและอวกาศ การวัดแรงที่แม่นยำถือเป็นสิ่งสำคัญเพื่อให้มั่นใจในความปลอดภัย การประมาณค่าแรงเอาท์พุตสูงหรือต่ำเกินไปอาจก่อให้เกิดความเสี่ยงต่ออุปกรณ์และผู้ปฏิบัติงาน
บทสรุป
การวัดแรงเอาท์พุตของกระบอกลมขนาดเล็กอย่างแม่นยำนั้นเป็นงานที่ซับซ้อนแต่จำเป็น โดยการทำความเข้าใจหลักการพื้นฐาน พิจารณาปัจจัยที่ส่งผลต่อแรงเอาท์พุต และการใช้วิธีการวัดที่เหมาะสม เราจึงสามารถได้ผลลัพธ์การวัดแรงที่เชื่อถือได้และแม่นยำ

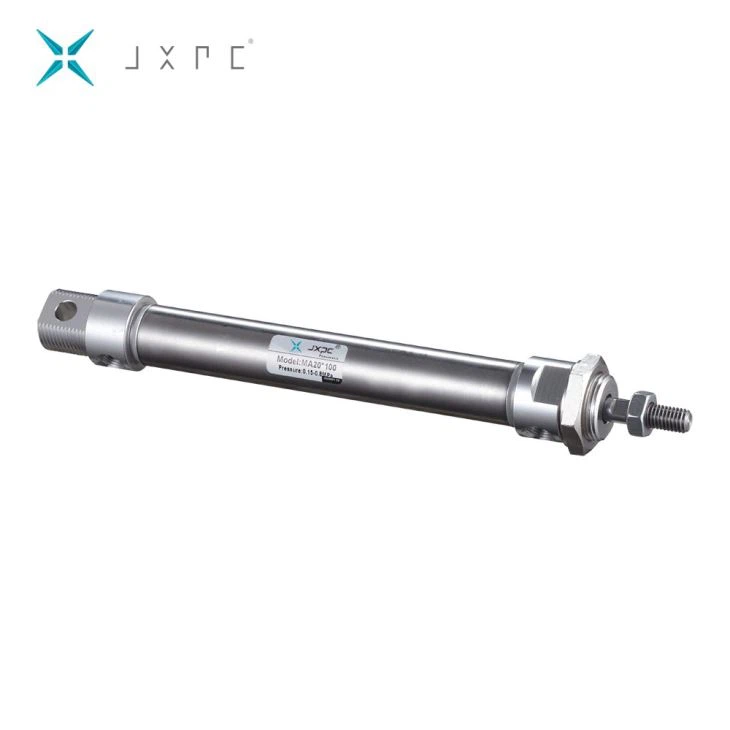

ในฐานะซัพพลายเออร์กระบอกลมขนาดเล็กคุณภาพสูง เรามุ่งมั่นที่จะมอบผลิตภัณฑ์ที่ตรงตามมาตรฐานประสิทธิภาพสูงสุดแก่ลูกค้าของเรา หากคุณสนใจของเรากระบอกสูบ ISA กระบอกสูบแบบกลม-MA สแตนเลส กระบอกเล็ก, หรือกระบอกลมสแตนเลสขนาดเล็กแบบนิวแมติกหรือหากคุณมีคำถามใดๆ เกี่ยวกับการวัดแรงเอาท์พุตหรือด้านเทคนิคอื่นๆ โปรดติดต่อเราเพื่อขอหารือเพิ่มเติมและจัดซื้อจัดจ้างที่มีศักยภาพ
อ้างอิง
- "คู่มือระบบนิวเมติกส์" โดย John R. Dixon
- "เทคโนโลยีพลังงานของไหล" โดย George Ellis
