แอคทูเอเตอร์นิวเมติกแปลงความดันอากาศเป็นพลังงานเชิงกลและแรงบิดหมุนโดยการป้อนอากาศอัดเพื่อขับเคลื่อนการเคลื่อนที่แบบลูกสูบและใบมีดจึงตระหนักถึงการเปิดอย่างรวดเร็วและการปิดหรือการปรับวาล์วอย่างแม่นยำ (วาล์วบอล/วาล์วผีเสื้อ/วาล์ว มันปลอดภัยโดยเนื้อแท้การตอบสนองอย่างรวดเร็วและมีราคาต่ำและใช้กันอย่างแพร่หลายในสถานการณ์ที่มีความเสี่ยงสูงหรือมีความแม่นยำสูงเช่นปิโตรเลียมอุตสาหกรรมเคมีพลังงานไฟฟ้าและโลหะวิทยา
1. โครงสร้างของแอคทูเอเตอร์
กระบอกสูบ (โปรไฟล์อลูมิเนียม)
ปิดฝาปิด x2 (อลูมิเนียมหล่อ - - ฮาร์ดอะโนไดซ์)
ลูกสูบ x2 (อลูมิเนียมหล่อ - - ฮาร์ดอะโนไดซ์)
เพลาขับ (เหล็กโลหะผสม)
ฤดูใบไม้ผลิ x5..12 (เหล็กกล้าสปริง)
การปรับ Bolt X2 (สแตนเลส)
วัสดุวงแหวนปิดผนึก (NBR หรือยางฟลูออรีน)
2. ประเภทการแสดง
แอคชูเอเตอร์ที่ออกฤทธิ์สองครั้งมีทางเข้าอากาศสองทางด้านขวา ก๊าซเป็นอินพุตผ่านอากาศเข้า A เพื่อเปิด/ปิดวาล์วและก๊าซจะถูกป้อนผ่านทางเข้าอากาศ B เพื่อปิด/เปิดวาล์ว มันถูกใช้ในโอกาสที่จำเป็นต้องมีการสลับบ่อยครั้งและการวางตำแหน่งที่แม่นยำ
แอคชูเอเตอร์ที่ออกฤทธิ์เดี่ยวมีทางเข้าอากาศเพียงอันเดียว วาล์วเปิด/ปิดหลังจากเปิดตัวแก๊ส หลังจากการป้อนข้อมูลก๊าซหยุดสปริงจะรีเซ็ตลูกสูบผ่านแรงยืดหยุ่นเพื่อปิด/เปิดวาล์ว มันถูกใช้ในโอกาสเช่นวาล์วปิดฉุกเฉินในท่อน้ำมันที่ต้องปิดส่วนใหญ่
3. ไดอะแกรมการทำงาน

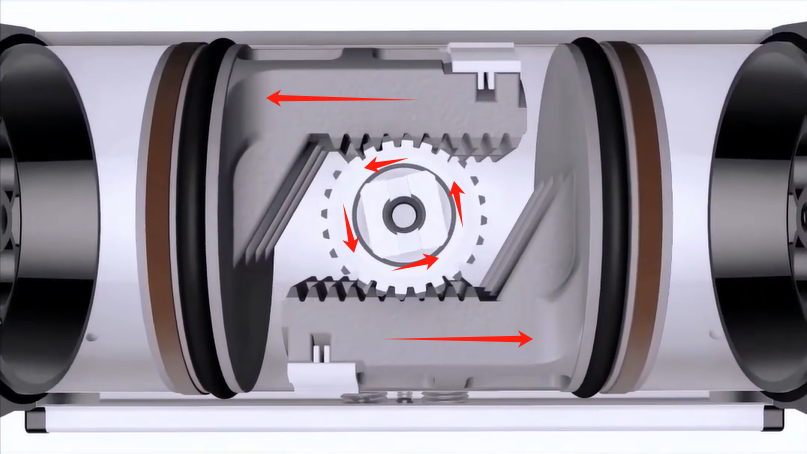

·หลังจากเติมช่องวาล์วด้วยก๊าซผ่านทางเข้าอากาศลูกสูบจะถูกผลักให้เลื่อนไปทางซ้าย/ขวา ขอบของลูกสูบและเพลาไดรฟ์ได้รับการออกแบบให้หยัก เมื่อลูกสูบเคลื่อนที่ไปทางซ้าย/ขวามันสามารถขับเพลาขับเพื่อหมุนซ้าย/ขวา
·เมื่อเพลาไดรฟ์หมุนไปทางซ้ายและขวามันจะขับเคลื่อนวาล์วบอลวาล์วผีเสื้อหรือวาล์วปลั๊กที่เชื่อมต่อด้านล่างเพื่อหมุนซ้ายและขวาควบคุมการเปิดและการปิดของเส้นทางการไหลและตระหนักถึงการไหลและการตัดของของเหลว
·โดยการหมุนสลักเกลียวควบคุมและปรับความยาวของสลักเกลียวควบคุมตำแหน่งขีด จำกัด การหมุนสามารถควบคุมได้ดังนั้นจึงปรับมุมเปิดของวาล์ว
4. กรณีการประยุกต์
อุตสาหกรรมปิโตรเคมี: วาล์วปิดฉุกเฉิน (แอคชูเอเตอร์ที่ออกฤทธิ์เดี่ยว)
อุตสาหกรรมพลังงาน: อุณหภูมิสูงและระบบทำความเย็นแรงดันสูงแอคชูเอเตอร์ที่ออกฤทธิ์สองครั้งเพื่อให้แน่ใจว่ามีการปิดตัวลงอย่างปลอดภัย
อุตสาหกรรมโลหะ: การควบคุมการไหลของก๊าซเตาหลอมการป้องกันฝุ่นและการออกแบบที่ปิดผนึก
อุตสาหกรรมยา: การปรับอากาศที่สะอาดวาล์วควบคุมวัสดุเป็นไปตามมาตรฐานสุขอนามัย
อุตสาหกรรมเรือ: ระบบน้ำบัลลาสต์หยุดวาล์ว, การออกแบบกันน้ำและกันความชื้น
