ขายึดสำหรับติดตั้งกระบอกลม

video

ขายึดสำหรับติดตั้งกระบอกลม

ขายึดสำหรับติดตั้งกระบอกลม

JXPC ISO 6431 อุปกรณ์ติดตั้งกระบอกลมมาตรฐานมีให้เลือกมากมายตามความต้องการของลูกค้าเมื่อกระบอกสูบทำงานในสภาพแวดล้อมที่แตกต่างกัน

ส่งคำถาม

คำอธิบาย

JXPC ISO 6431 อุปกรณ์ติดตั้งกระบอกลมมาตรฐานมีให้เลือกมากมายตามความต้องการของลูกค้าเมื่อกระบอกสูบทำงานในสภาพแวดล้อมที่แตกต่างกัน

รุ่นเหมือนด้านล่าง

ขายึด ISO-LB

ต่างหูเดี่ยว ISO-CA

ตุ้มหูคู่ ISO-CB

ชนิดหน้าแปลน ISO-FA

รองแหนบกลาง ISO-TC

ISO-Y ร่วมกับ Pin oor พร้อมคลิป

ข้อต่อ ISO-I

ข้อต่อมาตรฐาน ISO-UJ

ISO-PHS Fish Eye Joint

ISO-SDB

M-FA-A หน้าแปลน

MU MU

ข้อมูลจำเพาะ

ประเภท ISO-LB

สัญลักษณ์ / เจาะ (มม.)	32	40	50	63	80	100	125	160	200
AA	158	179	190	209	248	266	290	340	380
ไฟฟ้ากระแสสลับ	142	161	170	185	210	228	250	300	320
AD	8	9	10	12	19	19	20	20	30
AE	47	53	65	75	115	115	140	180	220
AF	32	36	45	50	75	75	90	115	135
เอจี	24	28	32	32	45	45	45	60	70
AH	32	36	45	50	71	71	90	115	135
AP	7	9	9	9	14.5	14.5	16.5	18.5	24
ที่	3	3	3	3	4	4	6	6	9

ต่างหูเดี่ยว ISO-CA

สัญลักษณ์ / Bore	32	40	50	63	80	100	125	160	200
S	47	53	65	75	95	115	140	180	220
T	32.5	38	46.5	56.5	72	89	110	140	175
กระแสตรง	22	25	27	32	36	41	50	55	60
DD	9	12	12	15	15	20	25	30	30
DE	10	12	12	16	16	20	25	30	30
ดีเจ	13	16	17	22	22	27	33	35.5	36
DQ	25.8	27.8	31.7	39.7	49.7	59.7	69.7	89.7	89.7

ISO-CB ต่างหูคู่

สัญลักษณ์ / Bore	32	40	50	63	80	100	125	160	200
CC	22	25	27	32	36	41	50	55	60
ซีดี	9	12	12	15	15	20	25	30	30
CE	10	12	12	16	16	20	25	30	30
CJ	13	16	17	22	22	27	วันที่ 31	35.5	36
CP	26	28	32	40	50	60	70	90	90
CT	45	52	60	70	90	110	130	170	170
PA1	51	59	67	77	97	119	139	181	181
Pb1	45.5	52.5	60.5	70.5	90.5	110.5	130.5	170.5	170.5
S	47	53	65	75	95	115	140	180	220
T	32.5	38	46.5	56.5	72	89	110	140	175

หน้าแปลนติดตั้งกระบอกลม ISO-FA ISO-FB

สัญลักษณ์ / Bore	32	40	50	63	80	100	125	160	200
AJ	11	11	14	14	17	17	19	25	25
อลาสกา	7	7	9	9	11	11	13	17	17
บริติชแอร์เวย์	30.5	30.5	40.5	45.5	45.5	55.5	60.5	65.5	75.6
BB	10	10	12	12	16	16	20	20	25
ก่อนคริสต์ศักราช	47	53	65	75	95	115	140	180	220
BD	32	36	45	50	63	75	90	115	135
พ.ศ.	80	90	110	125	154	186	224	280	320
BF	64	72	90	100	126	150	180	230	270
BH	4	4	4	6	6	6	8	8	12
ความดันโลหิต	7	9	9	9	12.5	14.5	16.5	18.5	24
T	32.5	38	46.5	56.5	72	89	110	140	175

ISO - TC Trunnion กลาง

สัญลักษณ์ / Bore	32	40	50	63	80	100	125	160	200
EB	100	113	125	140	160	182	-	-	-
อีซี	52	63	74	80	105	128	-	-	-
ED	32.5	38	46.5	56.5	72	89	-	-	-
EE	52	63	75	90	105	128	-	-	-
เช่น	25	25	25	25	25	25	-	-	-
EP	12	16	16	20	20	25	-	-	-
ET	20	22	22	28	28	34	-	-	-
HC	37	45	55	68	87	107.5	-	-	-

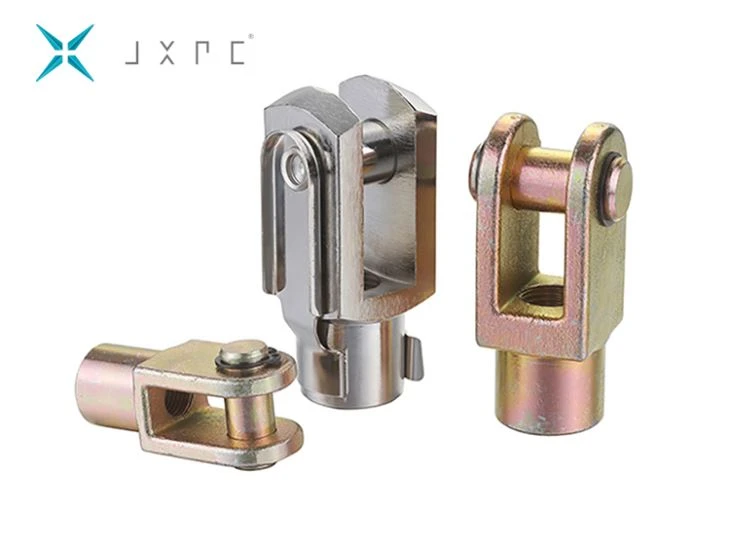

ข้อต่อลมแบบกระบอกลมมาตรฐาน ISO ชนิด Y

สัญลักษณ์ / Bore	32	40	50	63	80	100	125	160	200
NA	19	25.4	32	32	44.4	44.4	55	70	70
อร์ทแคโรไลนา	10	12	16	16	20	20	30	35	35
ND	40	48	64	64	80	80	110	144	144
ทิศตะวันออกเฉียงเหนือ	52	67	89	89	112	112	155	201	201
NF	15	24	32	32	40	40	50	50	55
NG	20	20	23	23	30	30	56	72	72
NH	M10X1.25	M12X1.25	M16X1.5	M20x1.5	M27X2.0	M27X2.0	M36X2.0	M36X2.0	M36X2.0
NM	10	12	16	16	20	20	30	35	35
NP	20	24	32	32	40	40	54	72	72
NQ	52	62	83	83	105	105	148	191	191
PA	26.2	32.8	39.9	39.3	53.3	53.3	64	80	80
PB	20	26.5	33	33	45	45	55.6	70.6	70.6

ข้อต่อลอยรุ่น ISO - UJ

สัญลักษณ์ / Bore	แมสซาชูเซต	MB	MC	เอ็มดี	ฉัน	MF	MG	MH	MI	MK
32	58	22	7	21	26	11.5	7	10	M10X1.25	12
40	58	22	8	21	26	11.5	8	12	M12X1.25	12
50	90	27	10	41	44.5	20	10	17	M16X1.5	7
63	90	27	10	41	44.5	20	10	17	M16X1.5	7
80	102	29	13	46	53	24	13	22	M20x1.5	10
100	102	29	13	46	53	24	13	22	M22X1.5	10
125	147	54	13	64	62	39	14	30	M27X2.0	9
160	251	72	22	115	80	80	18	36	M36X2.0	4
200	251	72	22	115	80	80	18	36	M36X2.0	4

PHS ประเภท Fish Eye Joint

สัญลักษณ์ / Bore	PA	PBB	พีซี	PD	วิชาพลศึกษา	PF	PG	PH
32	11	26	10	21	43	56	M10X1.25	13
40	12	30	12	24	50	65	M12X1.25	13
50	15	38	16	33	64	83	M16X1.5	15
63	15	38	16	33	64	83	M16X1.5	15
80	18	46	20	40	77	100	M20x1.5	15
100	18	46	20	40	77	100	M20x1.5	15
125	37	70	30	51	110	145	M27X2.0	15
160	43	80	35	56	125	165	M36X2.0	16
200	43	80	35	56	125	165	M36X2.0	16

ประเภท ISO - SDB

M-FA-A ชนิดหน้าแปลน

ตัวยึดประเภท MU
